トーションフォーミングマシン VRA-10D

認定理由

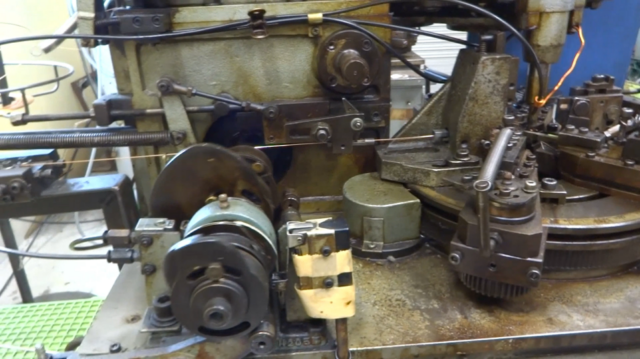

本機は縦型軸巻き式ねじりコイルばね加工機である。１つの原動モータから、ベルトとギアを介して グリッパーフィード式のワイヤー送り装置・スピンドル軸回転装置・円形テーブル上に６本配置される加工スライド及びピッチ付け機構を駆動させる構造である。カムやツール形状の工夫により多段ワイヤー送り・スピンドル回転の一旦停止・再駆動・加工スライドの複雑な動きが可能であり、ダブルトーションばね加工や３次元曲げ加工を実現させており手加工を残さない完全自動化が飛躍的に進んだ。スピンドル回転装置をサーボ化した後継機VRSシリーズを含め、累計1800台の普及実績を有する。これらの点は歴史的・技術史的に高く評価される 。
